本文采用在Ar和H₂气氛下的等离子电弧法，利用阳极合金组份Zn和Fe之间熔沸点的差异，制备成ZnO包裹Fe纳米胶囊。该纳米胶囊具有壳/核结构，以晶态α-Fe固溶体为内核，非晶态ZnO为外壳。在2-18GHz范围内研究了该纳米胶囊的电磁性能。对于吸收厚度为1.5-5.0mm，反射损失值（RL）在6.1-15.7GHz范围内都超过了-20dB，并且于3.0mm厚度时在7.8GHz处取得最大的反射损失值-57.1dB。优秀的微波吸收性能是纳米尺度微结构上的良好电磁匹配、体系的强自然共振以及壳/核界面处多极化机制共同作用的结果。因此，具有介电性ZnO外壳和铁磁性Fe内核的纳米胶囊是2-18GHz范围内电磁吸收材料有力的候选者。

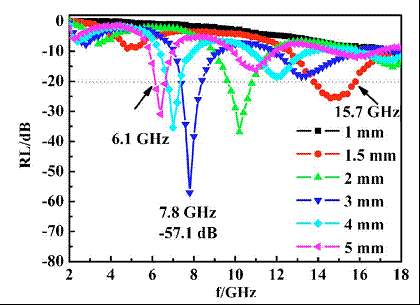

Microwave RL of a ZnO-coated Fe nanocapsuleparaffin wax samples as a function of frequency.
