在Ho₂In化合物中有两个相继发生的磁性相变：一个在T_SR = 32 K的自旋再取向转变和一个T_C= 85 K的铁磁有序相变。对5 T磁场变化，最大的可逆磁熵变⊿SM值在T_SR和T_C附近分别为6.3 J/kgK 和11.2J/kgK。在一个热动力学循环下，Ho₂In化合物中磁热效应的双峰行为使工作温度区间扩大到约110K，制冷容量可达360J/kg。由于两个-峰值符号相同并且部分重叠，导致Ho₂In化合物的工作温区非常的宽，因而具有大磁熵变。结果表明，研究相继发生的自旋再取向转变和磁有序相变可能得到重要的新型磁制冷材料，因为它们具有比普通制冷材料更宽的工作温区。

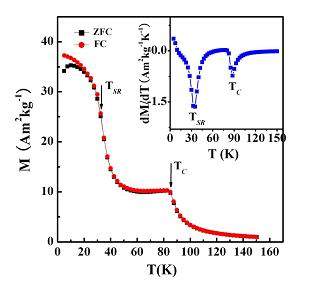

Temperature dependences of the ZFC and FC magnetization of Ho₂In in a field of 0.1 T. The inset shows the first-order derivative of the ZFC magnetization as a function of temperature. .
